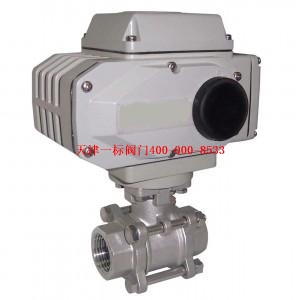

 電動三片式球閥|螺紋絲扣電動球閥 詳細資料 |
| 名 稱：電動三片式球閥|螺紋絲扣電動球閥
|
| 型 號：Q911F-16 |
| 類 型：
電動球閥
|
| 規 格：DN15-DN100 |
| 日 期：2011/12/11 14:02:36 |
|
電動三片式球閥 概述
電動三片式球閥分為整體式(一片式)、兩段式及三段式。閥體采用精密鑄造先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。 閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。帶國際標準ISO支架平臺和鎖定裝置。一標
■防火、防靜電設計
■閥桿防爆出裝置
■閥球上設計有壓力平衡孔
■雙層閥桿填料與對壓碟型彈片裝置
電動三片式球閥 參數
|
電動閥門接線圖及控制原理點這里 |
|
電動執行器 |
普通開關型、無源觸點開關型
電位計型帶電阻輸出
電位計型帶4-20mA
調節型輸入輸出4-20mA |
|
防爆電動執行器 |
EX dⅡBT4?? EX d11 CT6
調節型、開關型 |
|
電壓 |
AC220V AC110V AC380
DC12V DC24V DC110V |
|
公稱通徑 |
DN15-100mm |
|
公稱壓力 |
1.6-6.3MPa |
|
適用溫度 |
PTFE:-30~+180℃
PPL:-30~+250℃ |
|
連接方式 |
螺紋式 |
|
閥體結構 |
三塊式、二片式、一片式 |
|
閥體材質 |
304、316、316L |
|
閥板材質 |
304、316、316L |
|
閥座襯里 |
PTFE、PPL |
|
適用介質 |
蒸汽、水液，氣體等 |
電動三片式球閥 零部件材質400-000-8533
|
序號NO. |
零件名稱 |
材質 |
|
不銹鋼 |
碳鋼 |
|
1 |
閥體 |
不銹鋼CF8M |
碳鋼WCB |
|
2 |
密封圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
3 |
閥蓋 |
不銹鋼CF8M |
碳鋼WCB |
|
4 |
球體 |
不銹鋼SS316 |
不銹鋼SS304 |
|
5 |
閥桿 |
不銹鋼SS316 |
不銹鋼SS316 |
|
6 |
螺母 |
不銹鋼SS304 |
FCD45 |
|
7 |
墊圈 |
不銹鋼SS304 |
FCD45 |
|
8 |
手柄套 |
塑料 |
塑料 |
|
9 |
手柄 |
不銹鋼SS304 |
不銹鋼SS304 |
|
10 |
閥桿螺母 |
不銹鋼SS304 |
B7 |
|
11 |
墊圈 |
不銹鋼SS304 |
不銹鋼SS304 |
|
12 |
填料壓蓋螺母 |
不銹鋼SS304 |
FCD45 |
|
13 |
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
14 |
止推墊圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
15 |
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
16 |
螺栓 |
不銹鋼SS304 |
? |
電動三片式球閥 尺寸圖
電動三片式球閥 尺寸數據
|
通徑 |
英寸 |
尺寸 |
? |
|
L |
D1 |
D2 |
H |
L1 |
D3 |
D4 |
H1 |
DN |
|
8 |
1/4 |
75 |
10.6 |
14.2 |
42 |
70 |
18 |
10.6 |
42 |
螺紋標準
NPT
BSP
PT
DIN |
|
10 |
3/8 |
75 |
12.7 |
17.8 |
42 |
70 |
18 |
12.7 |
42 |
|
15 |
1/2 |
75 |
15 |
21.8 |
42 |
75 |
22 |
15.8 |
42 |
|
20 |
3/4 |
80 |
20 |
27.3 |
49 |
90 |
28 |
20.9 |
49 |
|
25 |
1 |
90 |
25 |
34 |
58.5 |
100 |
34 |
26.7 |
58.5 |
|
32 |
1 1/4 |
110 |
32 |
42.8 |
63 |
110 |
43 |
35.1 |
63 |
|
40 |
1 1/2 |
120 |
38 |
48.9 |
71 |
125 |
50 |
40.9 |
71 |
|
50 |
2 |
140 |
50 |
61.4 |
78 |
150 |
61 |
52.5 |
78 |
|
65 |
2 1/2 |
185 |
63.5 |
74 |
100 |
190 |
76 |
62.7 |
100 |
|
80 |
3 |
205 |
76 |
90 |
109 |
220 |
92 |
78 |
109 |
|
100 |
4 |
240 |
100 |
115.4 |
140 |
270 |
115 |
102.4 |
140 | |
 |
|
|
|
