襯氟電動蝶閥 概述

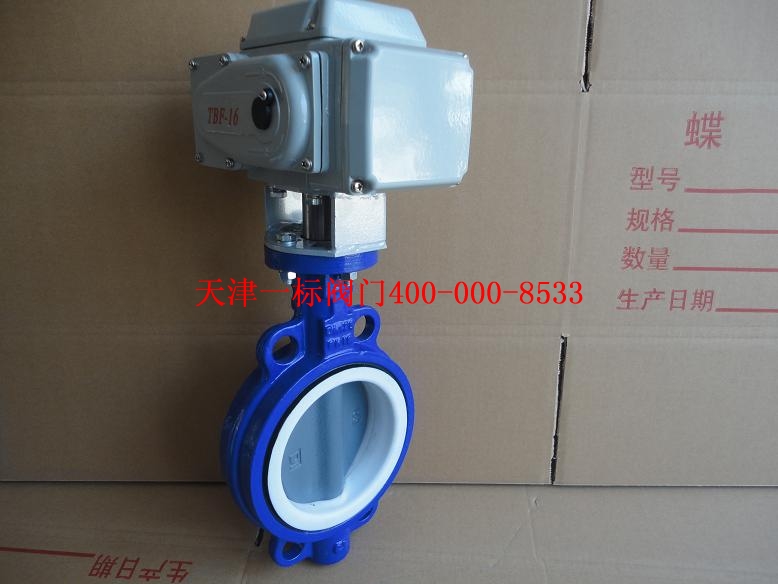

電動襯氟蝶閥 蝶閥閥座與閥板是由全PTFE制作而成，既具有普通蝶閥的機械強度，又能發揮PTFE或PA的耐強化學介質特性。采用的是雙段軸，上下分段的技術。不適用于有顆粒和溫度偏高的工藝介質中。
■有不銹鋼閥體可選
■適用化學介質
■閥板上下中孔處，采用球型摩擦面設計，扭矩更小，密封性更好
■法蘭對夾孔連接適用多種標準
襯氟電動蝶閥 參數
|
電動執行器 |
普通開關型、無源觸點開關型
電位計型帶電阻輸出
電位計型帶4-20mA
調節型輸入輸出4-20mA |
|
防爆電動執行器 |
EX dⅡBT4?? EX d11 CT6
調節型、開關型 |
|
電壓 |
AC220V AC110V AC380
DC12V DC24V DC110V |
|
公稱通徑 |
DN50-500mm |
|
公稱壓力 |
1.6MPa |
|
適用溫度 |
PTFE:-30~+150℃ |
|
連接方式 |
對夾式、凸耳對夾式 |
|
閥體結構 |
分段式 |
|
閥體材質 |
球墨鑄鐵、鑄鋼 |
|
閥板材質 |
|
|
閥座襯里 |
PTFE |
|
適用介質 |
強酸、強堿、強氧化劑等 |
|
電動閥門接線圖及工作原理 |
襯氟電動蝶閥 設計標準
閥門結構長度：ISO 5752—1988
閥門法蘭連接：ISO 7005.2
閥門 檢驗：ISO/DIN 5208—1987
驅動裝置連接： ISO/DIN 5211—1982
襯氟電動蝶閥 主要零部件材質
|
材質 |
C |
P |
R |
|
名稱 |
|
閥體 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12MoTi |
|
閥板 |
不銹鋼
或襯里 |
不銹鋼
或襯里 |
不銹鋼
或襯里 |
|
閥桿 |
2Cr13 |
1Cr18Ni9Ti或襯里 |
1Cr18Ni9Ti
或襯里 |
|
閥座 |
增強聚四氟乙烯PTFE |
襯氟電動蝶閥 尺寸圖
襯氟電動蝶閥 尺寸數據
|
通徑 |
英寸 |
尺寸 |
|
L |
H |
C |
D1 |
n-￠m |
kg |
|
50 |
2 |
42 |
212 |
130 |
120 |
4-22 |
3.2 |
|
65 |
2 1/2 |
45 |
230 |
150 |
136.2 |
4-22 |
5.8 |
|
80 |
3 |
45.5 |
233 |
164 |
160 |
4-22 |
6.5 |
|
100 |
4 |
52 |
270 |
188 |
185 |
4-24 |
11 |
|
125 |
5 |
54 |
298 |
220 |
215 |
4-24 |
13 |
|
150 |
6 |
56 |
337 |
252 |
238 |
4-26 |
16 |
|
200 |
8 |
61 |
407 |
305 |
295 |
4-26 |
27 |
|
250 |
10 |
65.3 |
481 |
370 |
357 |
4-29 |
35 |
|
300 |
12 |
77 |
555 |
430 |
407 |
4-29 |
51 |
|
350 |
14 |
77 |
610 |
470 |
467 |
4-30 |
76 |
|
400 |
16 |
86.5 |
715 |
565 |
515 |
4-28 |
97 |
|
450 |
18 |
105.5 |
778 |
620 |
565 |
4-28 |
125 |
|
500 |
20 |
131.8 |
870 |
695 |
620 |
4-28 |
186 | |
