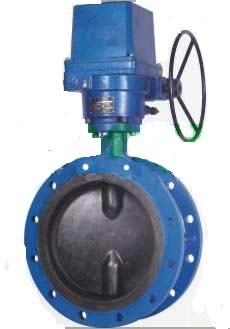

 全襯膠電動蝶閥 詳細資料 |
| 名 稱：全襯膠電動蝶閥
|
| 型 號：D971J/D941J |
| 類 型：
電動蝶閥
|
| 規 格： |
| 日 期：2012/9/20 11:02:39 |
|
| ■ 產品概述
電動襯膠蝶閥是一種襯膠環保防腐蝶閥，不僅具有優良的防腐、（耐堿、鹽性能，耐弱酸侵蝕）耐磨、減磨性能，（比普通蝶閥使用壽命可明顯延長）而且具有無毒、抗菌、防霉等特點，更有操作力矩小，（比普通有銷蝶閥降低百分之四十）維修方便，外形美觀等突出優點。電動襯膠蝶閥可根據不同工況條件，選置不同橡膠襯里的閥體以及不同材質（全襯膠、半襯膠、全襯氟及不銹鋼）的蝶板，以適應不同的流體、半流體、氣體或粉末狀管路輸送和容器上，作為截流機構或調節裝置使用。
電動襯膠蝶閥可以廣泛安裝于石油、化工、冶金、電站、城市給排水、環保、醫藥、食品、造紙等工業系統中，以確保不同使用條件下的密封性、耐腐性。
■ 產品特點
1、采用襯膠無銷，保證了介質與金屬完全隔離，提高了產品的可靠性。
2、密封面耐磨性好（橡膠耐磨性是銅的七倍）。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、橡膠材料無任何毒性，并且抗菌、抗霉。產品價格是不銹鋼閥門的三分之一。
■ 主要技術參數
● 閥體
閥體形式 直通鑄造閥
公稱通徑 DN50～1000mm
公稱壓力 PN1.0、1.6 MPa
法蘭標準 JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
連接形式 法蘭式、對夾式
閥蓋形式 一體式
壓蓋型式 壓板壓緊式
密封填料 V型聚四氟乙烯填料、柔性石墨填料
● 閥內件
閥板形式 蝶形
流量特性 線性
● 執行機構
執行器型號 DZW、HQ、CHR、381R
主要技術參數 電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
防護等級：相當IP67、隔爆標志：ExdⅡBT4、手操功能：手柄
環境溫度：-25～+70℃、環境濕度：≤95%
注：如需詳細執行器參數，請進入電動執行器頁面進行查閱。
■ 主要零件材料
閥體、底座 球墨鑄鋼、鑄鋼、合金鋼、不銹鋼
蝶板 灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
密封圈 各種橡膠、聚四氟
閥桿 2Cr13、不銹鋼
填料 V型聚四氟乙烯填料、柔性石墨填料
■ 主要性能指標
公稱通徑DN(mm) 50～1000
允許壓差(MPa) ≤ 公稱壓力
動作范圍 0～90°
泄露量 零泄露
基本誤差 ±2.5%
回差 ±2.5%
死區 1% (可調)
■ 主要性能規范
公稱通徑DN(mm) 50-1800
公稱壓力 PN(MPa) 0.6 1.0 1.6
試驗壓力 強度試驗 0.9 1.5 2.4
密封試驗 0.66 1.1 1.76
低壓氣密試驗 0.6 0.6 0.6
適用介質 水、蒸汽、油品、污水及有腐蝕性介質
公稱通徑 DN(mm) 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000
L 90 90 100 115 130 140 150 250 270 290 310 330 350 390 430 470 500 550
L1 43 46 49 56 64 70 71 76 83 92 102 113 127 154 165 190 203 216
H 法蘭式 63 70 83 105 115 137 164 206 230 248 289 320 343 413 478 525 585 640
對夾式 63 70 83 105 115 137 164 206 230 248 289 320 343 413 478 525 585 640
n-φd 4-18 4-18 8-18 8-18 8-18 8-22 12-22 12-26 12-26 16-26 16-30 20-30 20-33 20-36 24-36 24-39 28-39 28-42
H1 根據所配執行機構而定
A 根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同
D 165 185 200 220 250 285 340 405 460 520 580 640 715 840 910 1025 1125 1255
D1 125 145 160 180 210 240 295 355 410 470 525 585 650 770 840 950 1050 1170
注：以上參數均為PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取最新數據。 |
 |
|
|
|
